Kabelbaum Schaltplan Lambda 2H

Solly,

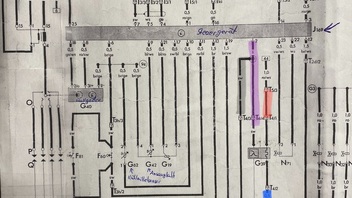

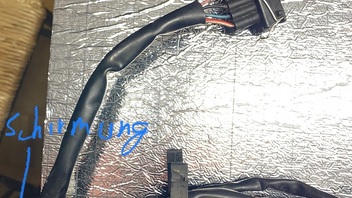

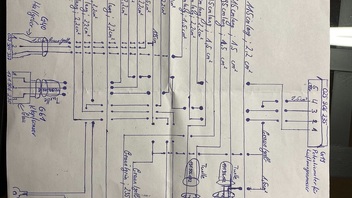

Ich hab meinen Kabelbaum komplett durchgemessen und aufgezeichnet auf dem zweiten Bild.

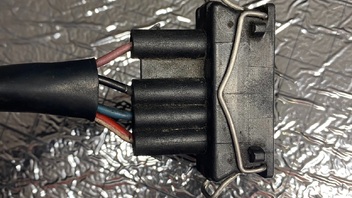

Problem ist mit dem 4 Pin Stecker der Lambdasonde

Das schwarze Kabel hat keinen Kontakt zu keines der Kabel am Kabelbaum.

Mach ich da was falsch oder ist das Kabel kaputt oder ist das ein leer Kabel?

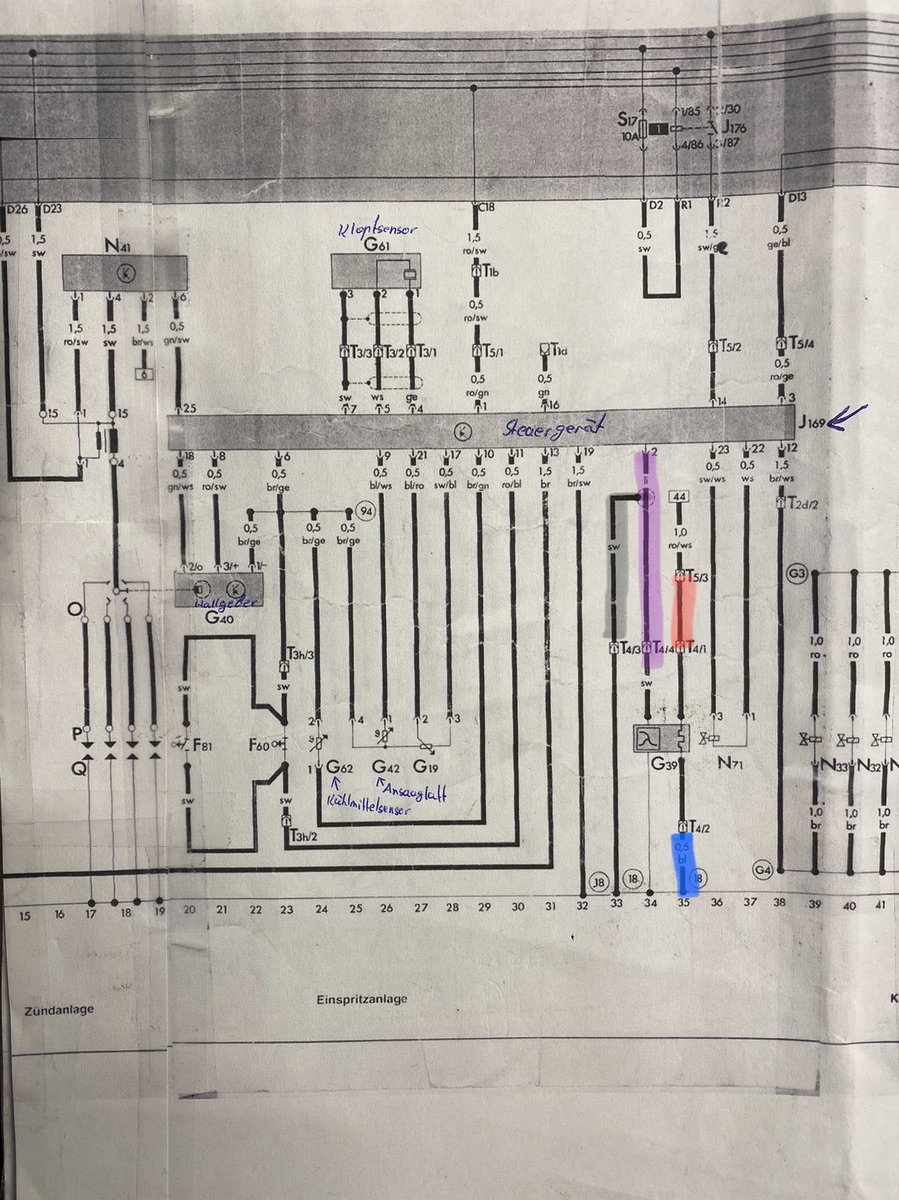

Laut lambda ist das schwarze Kabel nen Erdungskabel. Aus dem Schaltplan werd ich nicht schlau. Ich glaub des schwarz auf lila mit dem kreis heisst das die beiden kabel separat isoliert sind. Aber find es einfach nicht und will ungern die Isolierung aufschneiden...

Also nochmal zur frage, wo geht das schwarze kabel hin.....

Danke.

Also ist das die erdung vom Steuergerät Stecker?

Kann ich das irgendwo nachmessen „Durchgang“?

Also ich meine natürlich das schwarze Kabel und nicht die isolierung.

Wüsste gern wo ich das durchmessen kann

Also angenommen ich schließe da einen Multimeter an, wo finde ich das Endstück?

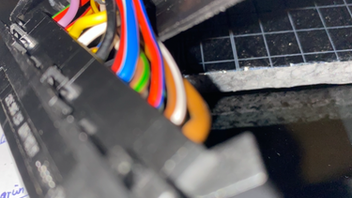

habs jetzt aufgemacht

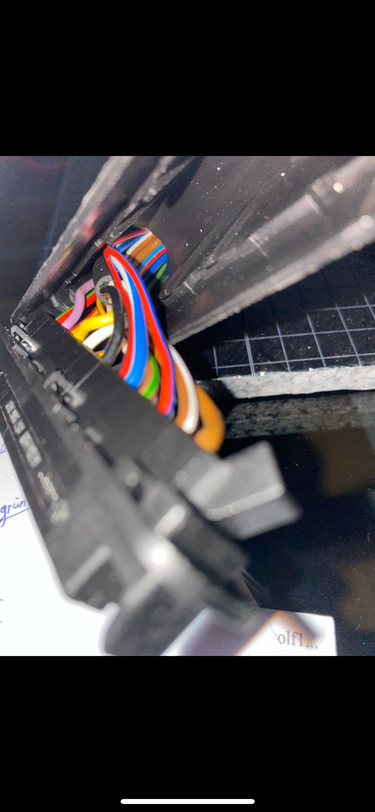

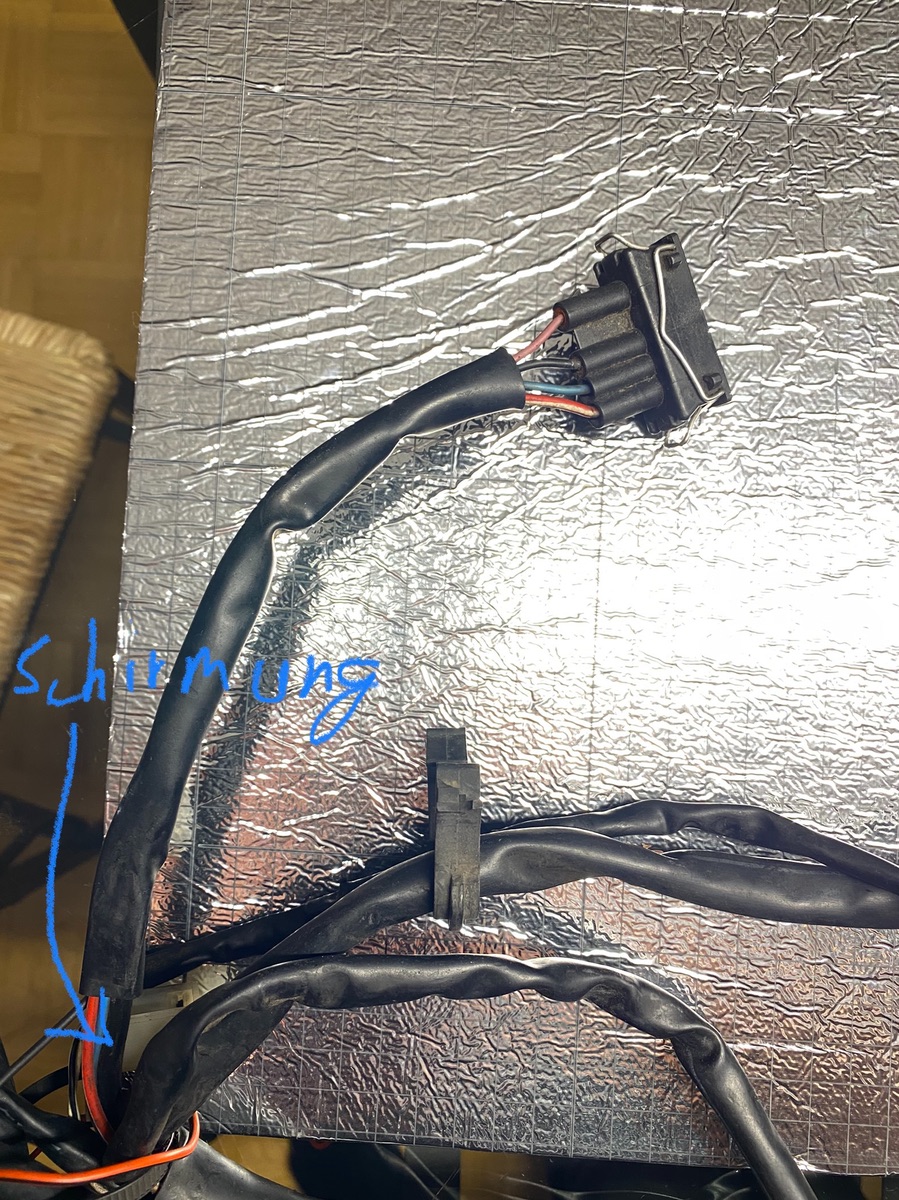

Hab das Kabel gefunden. Wenn man das „rosa“ „laut VW lila“ Kabel verfolgt, sieht man den Mantel, wo das schwarze Kabel direkt an der Isolierung abgeknipst ist. Aber was zur hölle bringt das Kabel?????

Das ist ja nirgends angeschlossen, das liegt einfach als Tode Leitung im Baum?

War das vielleicht für mehrere Auto‘s gedacht und mein 2H braucht des nicht/hat des nicht??

Oder soll das Kabel einfach nur da rum liegen und eventuelle Magnetischen/aufladungen vom Rosa Kabel abfangen und verschlucken?

Ansonsten macht des schwarze Kabel ja keinen Sinn.... weiss da jemand was genaues?

Ok, das erklärt einiges, vielen Dank.

Aber ist doch voll der pfusch?
