Ich habe von Kfz Elektrik ungefähr soviel Ahnung wie ne Kuh vom Eier legen.... Sind die inneren Steckzungen beim Lampenträger dann für Masse?
Verdrahtung der Rückleuchten
-

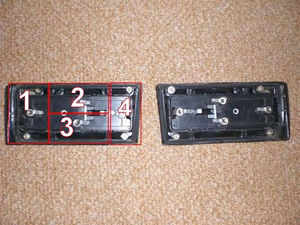

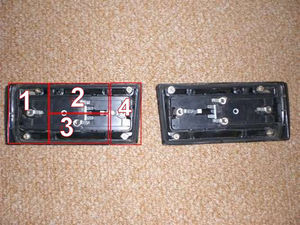

Die 3 Anschlüßsse in der Mitte zwischen 2+3 das ist der Masseanschluß
-
Die 3 Anschlüßsse in der Mitte zwischen 2+3 das ist der Masseanschluß
Reicht dann ein Anschluss zu belegen? Oder anders gefragt, wieviel Drähte brauch ich um das Rücklicht richtig zu verdrahten?
-
1x Masse, auf eine der angesprochenen Klemmen
1x Blinker
1xRücklicht
1xBremslicht
-
1x Masse, auf eine der angesprochenen Klemmen
1x Blinker
1xRücklicht
1xBremslicht
Plus 1x Rückfahrscheinwerfer?
-
..jup .
-
Blinker links = schwarz/weiß
Blinker rechts = schwarz/grün
Bremslich links+rechts = schwarz/rot
Rückfahrlicht links+rechts = schwarz
Licht links = grau/schwarz
Licht rechts = grau/rot
Nebelsclußleuchte = grau/weiß
Das sollte dir helfen beim Anklemmen
