Sicherung 20 fliegt raus

Man davon ausgehen das der Schalter der Übeltäter ist.

Ich sehe technisch keinen Grund, wie der Lichtschalter einen Kurzschluss verurachen kann/ soll

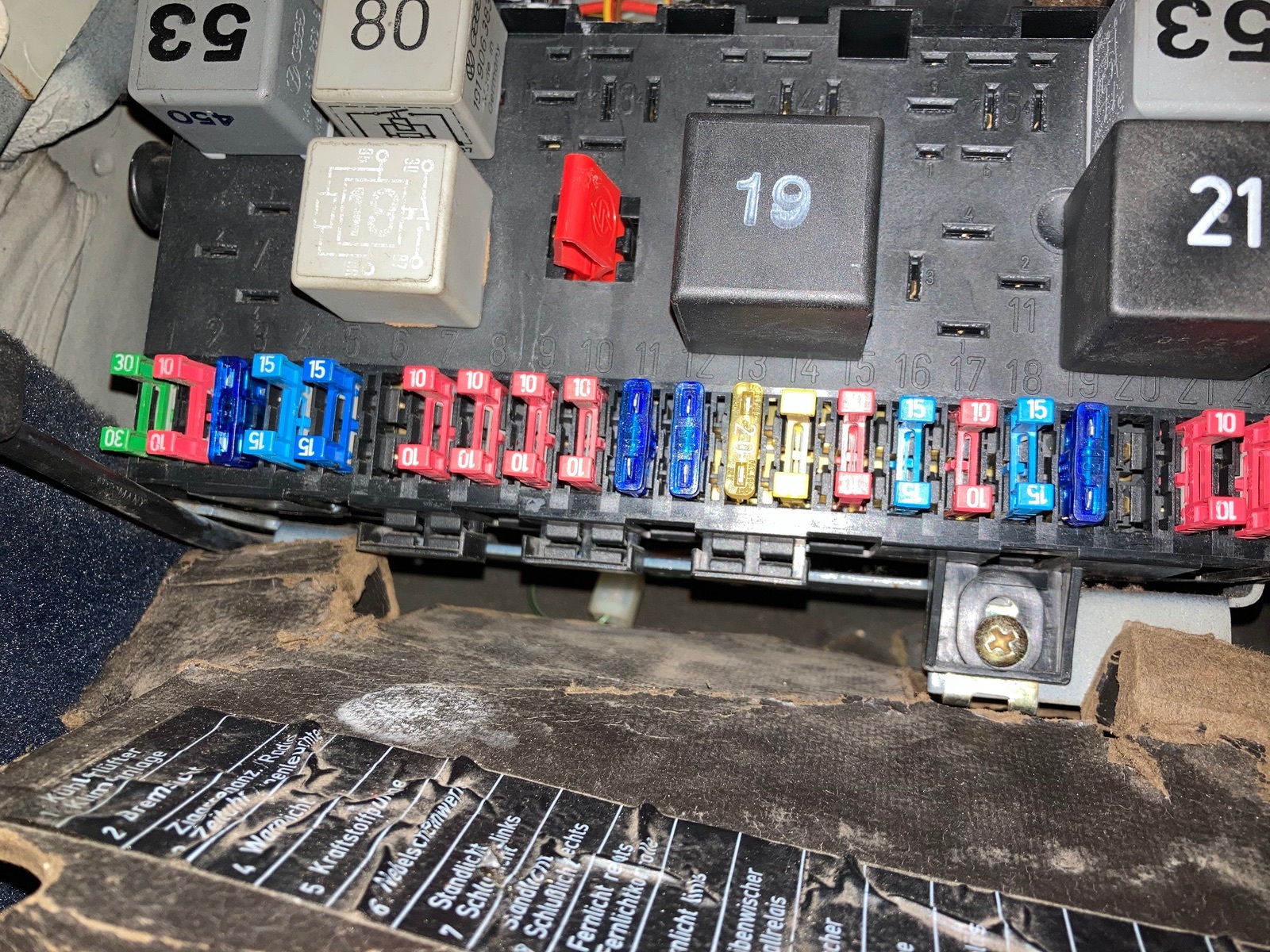

Lichtschalter würde ich ausschliessen weil da keine Masse durch geht. Sicherung 20 ist für Kennzeichenleuchte und Relais für NSW. Im Kofferraum geht ein grün/graues Kabel an die beiden KL soweit ich mich erinnere ist es im linken Seitenteil trennbar, mach das mal und teste dann nochmals.

Beim 2H hängt Kennzeichenleuchten, Kofferraumbeleuchtung und Armaturenbeleuchtung an S20

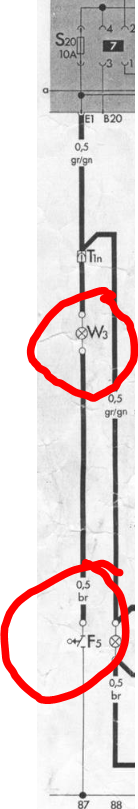

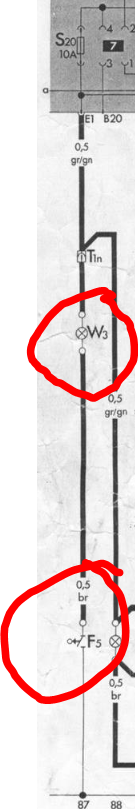

Datei:Stromlaufplan golf1cabrio 2h 5.jpg – Golf 1 und Golf Cabrio Wiki

Und der Kollege hat zuletzt nach dem Tachorahmen gesucht .....

ich wüsste also in welchem Bereich ich nach dem Kurzschluss suchen w8rde 😉

Mir gehen langsam die Ideen aus aber eine habe ich noch, entferne mal das Relais (Steckplatz 7) für NSW mal sehen was dann passiert. Seit wann hast du das Problem?

OK du hast gar keine NSW. Jetzt brauche ich Bedenkzeit und werde SLP studieren.

Nur wenn du einen Wassereinbruch hast/hattest und der Kasten bereits geflutet ist/war und dadurch Schaden nahm

Ein Sicherungskasten geht nicht einfach so kaputt

Auch die Handbremskontrolle geht über SIcherung 20

Die geht aber ?

Das grau/grüne Kabel was in die Heckklappe geht ist auch nirgends angescheuert ?

Über das Poti am Lichtschalter geht auch der Strom für die Armaturenbeleuchtung - Zigarettenanzünderbeleuchtung - Schalterbeleuchtung - Heizungsbeleuchtung - da gibts gerne mal eine unschöne Stelle wo das an Masse kommen kann

Beim 2er ist dieses Kabel noch nicht eimal abgesichert - da brennt das Kabel sofort

Ich würde aus Erfahrung alles checken was Strom über das Lichtpoti bekommt (grau/blau) weil du genau da dran warst

Dann läuft der Strom bei dir anscheinend "rückwärts"

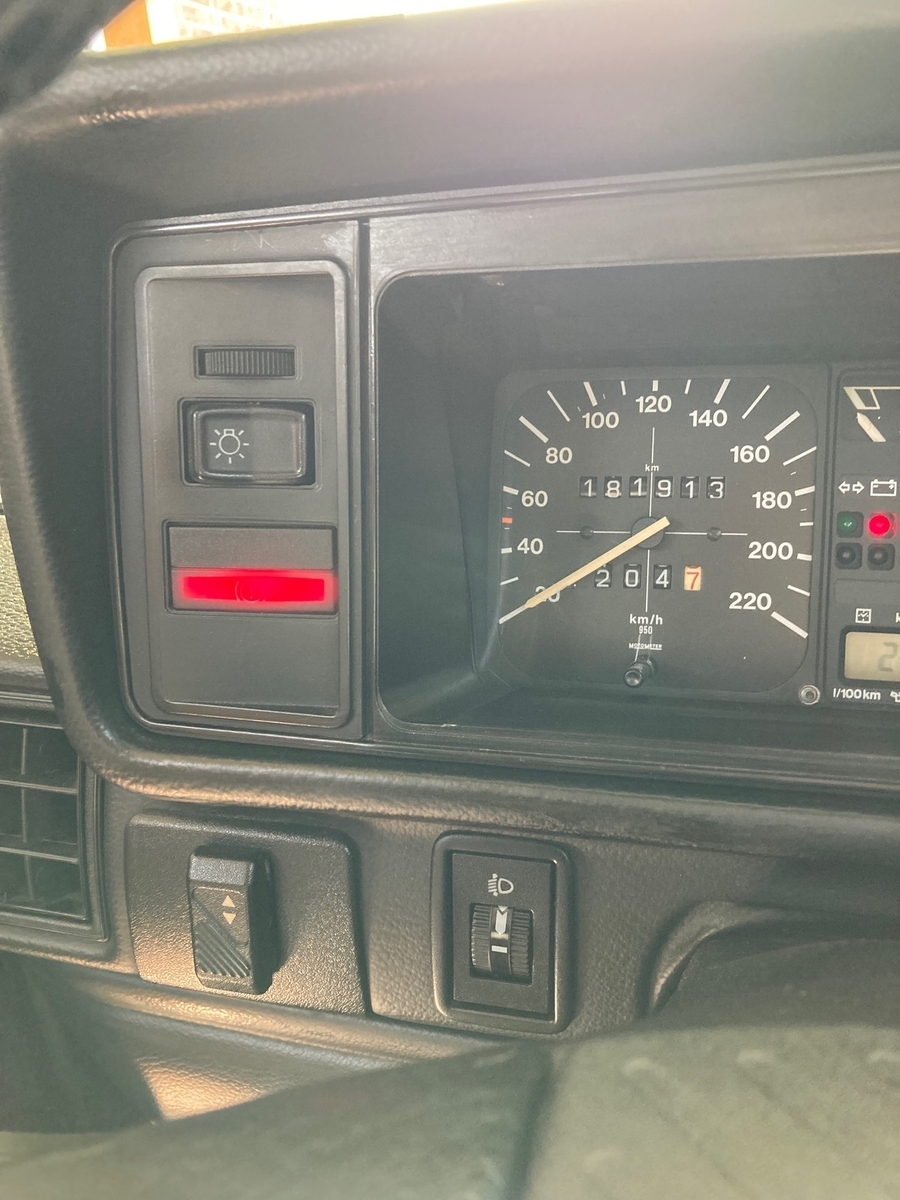

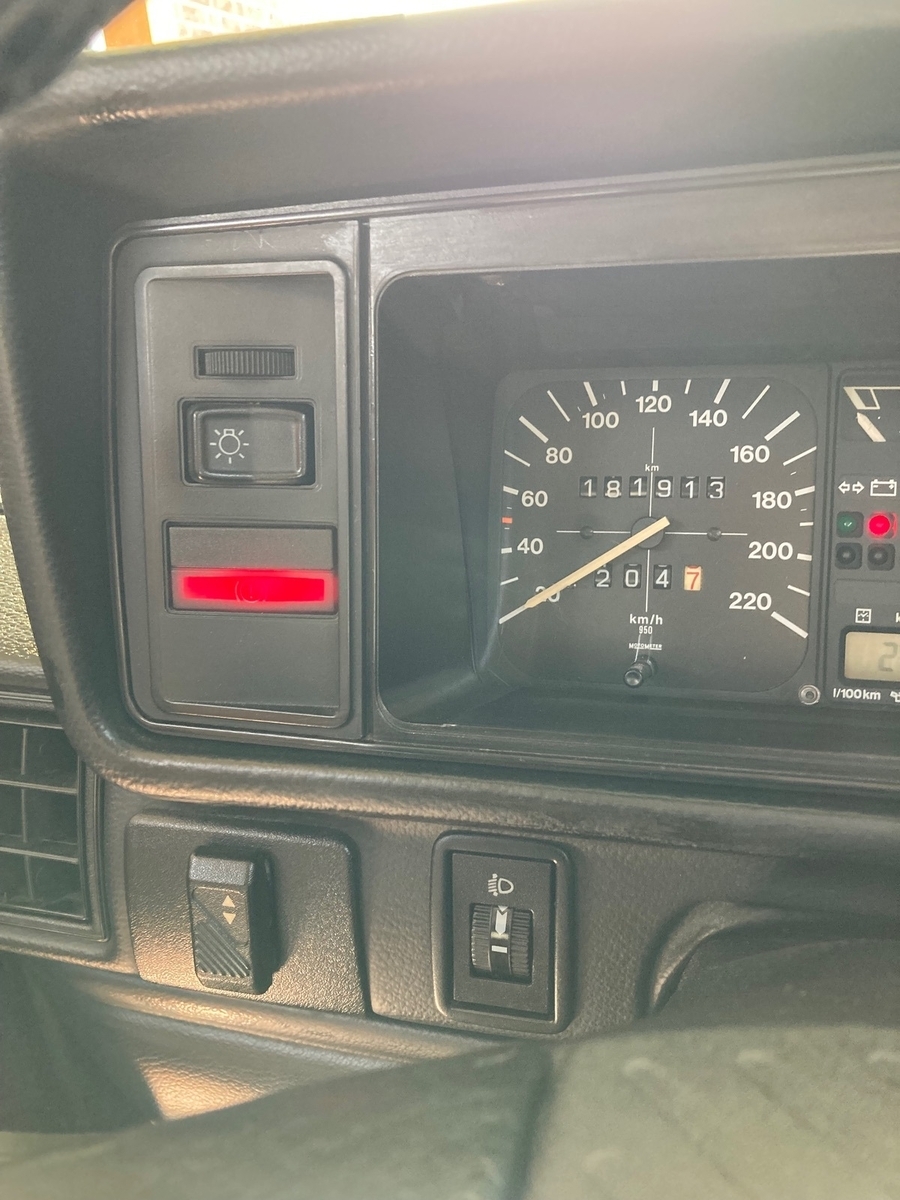

Wieso leuchtet deine Handbremskontrolle nun wenn Sicherung 20 nicht drin ist ?

Ich muss auch mal grübeln...

Zuende gegrübelt

Die Bremskontrolle soll über Sicherung 19 laufen

Zitat von Lempomat

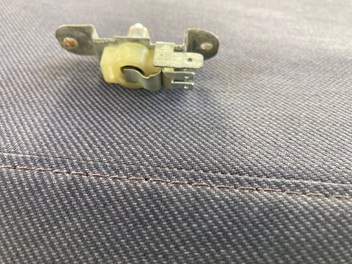

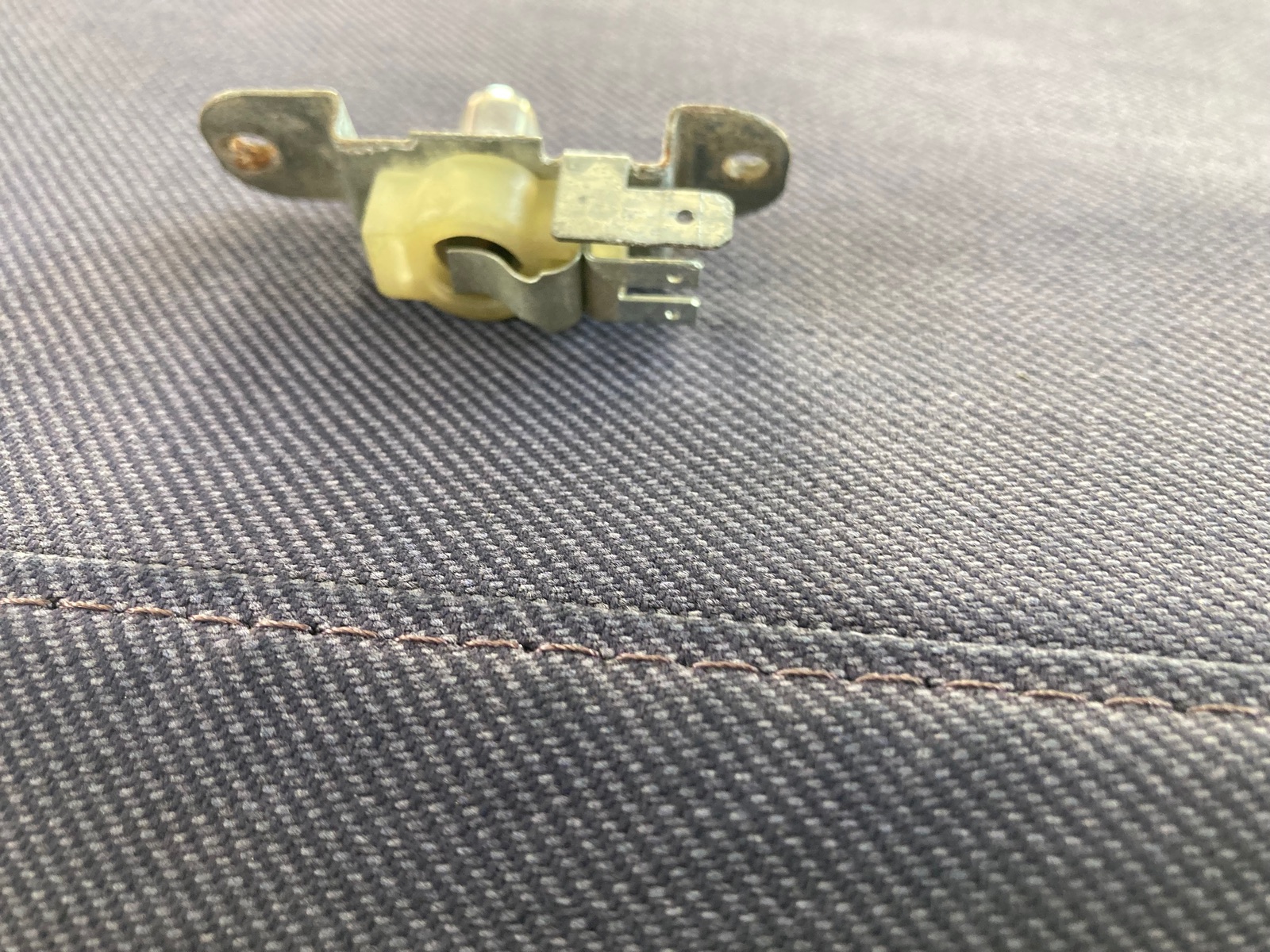

Hab jetzt die verkabelung der kennzeichenbeleuchtung ausgebaut. Jetzt fliegt nix mehr. Wie müssen denn da die kabel angeschlossen werden?

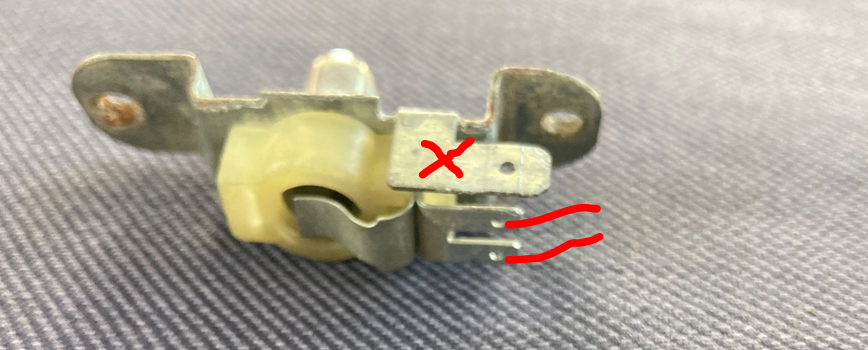

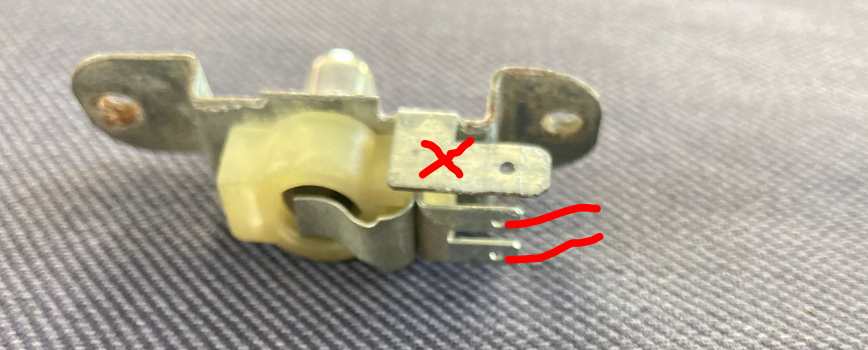

X = Masse

Die beiden Striche sind die Stromversorgung: auf einem geht Strom rüber zur anderen Lampe

Kann auch sein das beide Adern auf nur eine der beiden Steckverbindungen geht - kann ich jetzt nicht sagen

Da darf auf jeden Fall kein Massekabel dran

Herzlichen Glückwunsch - du hast den Fehler lokalisiert
